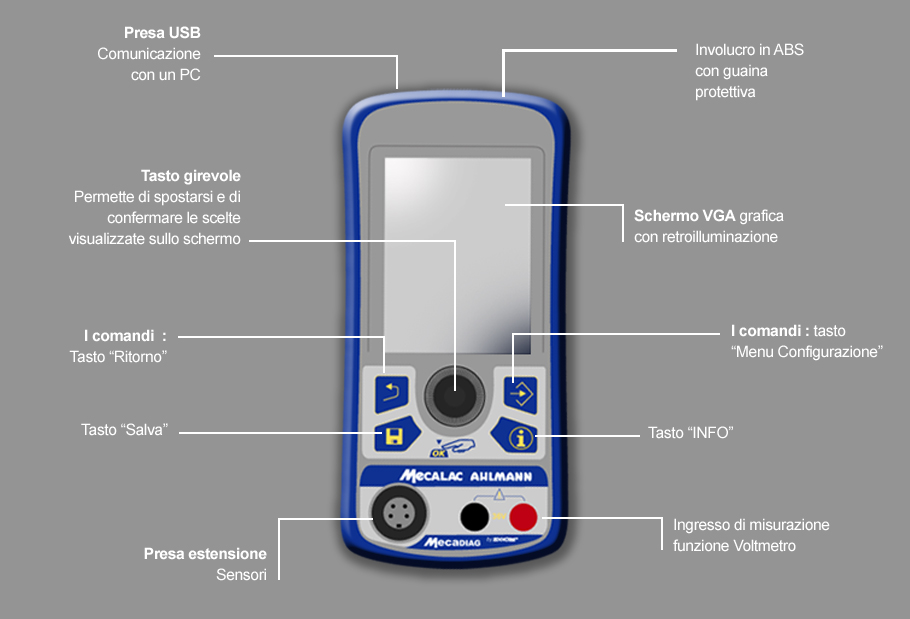

Lo strumento è composto di un schermo colore con logo MECALAC AHLMANN.

- Involucro in ABS con guaina protettiva
- Dimensioni esterne 200 x 95 x 47 mm.
- Schermo ¼ VGA grafica con retroilluminazione (256 Colori di cui 16 per l’IHM).
- Interfaccia utente con tastiera e tasto girevole di navigazione.
- Porta di comunicazione USB per utilizzo con un personal computer (PC).
- 1 Cavo lungo 1,5 m per collegamento alla presa di diagnostica della macchina. (Cavo utilizzato per la comunicazione e l’alimentazione).
- 2 Ingressi frontali per la misurazione della tensione (funzione «voltmetro»).

- Alimentazione direttamente tramite la presa di diagnostica della macchina.
- Gamma di tensione : da 7V a 36V.
- Consumo medio : < a 200mA / 12V & < a 150 mA / 24V (senza il collegamento del sensore opzionale).

La presa di misurazione della tensione (massa batteria veicolo) è affiancata alla presa di diagnostica.
L’operatore lavora facilmente :
- l’apparecchio in una mano, la sonda di misurazione nell’altra.
- Gamma di tensione : 0V - 36V / Precisione 250mV (tra -20 & +70°C).
- Visualizzazione Tensione min., max. e media.
- Visualizzazione Grafica «Trace».
- Possibilità di migliorare la precisione a +/- 30 mV (tra 18 & 28°C) o +/-100 mV
(tra -20 & +70°C) con l’utilizzo della 2ª presa (V2) per portare una massa di maggiore precisione rispetto a quella di alimentazione dello strumento.

- 1 Strumento di diagnosi (apparecchio di controllo).
- 1 Cavo USB per collegamento Strumento / PC.
- 1 Cavo rosso per la funzione voltmetro.
- 1 Cavo nero per la referenza di massa.
- 1 CD-ROM con il software MecaDiag PC che permette l’avvio e gli aggiornamenti dello strumento MecaDiag.
- 1 Manuale d’uso.
- 1 Valigetta in plastica con logo Exxotest.
